Un boîtier aquarium, c’est une façade vitrée qui claque visuellement, mais qui bloque l’arrivée d’air frontale. On se retrouve avec un châssis où l’airflow du boitier aquarium repose sur des ouvertures latérales et inférieures souvent étroites. Si la circulation interne n’est pas pensée dès le montage, les températures grimpent, le throttling s’installe, et la carte graphique cuit dans son coin.
Pression statique contre airflow classique : quel ventilateur pour un boitier aquarium
Dans un boîtier ouvert ou mesh, on choisit des ventilateurs optimisés pour déplacer un gros volume d’air. Le panneau vitré change la donne. L’air doit passer par des fentes réduites, souvent filtrées, avant d’atteindre les composants.
Lire également : Aménagement optimal d'une cuisine rectangulaire : techniques et astuces
Le paramètre à privilégier ici, c’est la pression statique du ventilateur. Un modèle conçu pour pousser l’air à travers un obstacle (radiateur, filtre, ouverture restrictive) maintient un débit utile même quand le passage est contraint. Un ventilateur purement « airflow », lui, brasse beaucoup d’air dans le vide mais perd toute efficacité face à une résistance.
On vise des modèles affichant une pression statique élevée en entrée. Les gammes orientées watercooling (pensées pour traverser des radiateurs) font souvent de bons candidats pour ces emplacements d’admission. En extraction, un ventilateur classique convient, parce que l’air sort généralement par l’arrière ou le haut sans obstacle majeur.
A lire en complément : Transformation d'une cuisine fermée en cuisine ouverte : étapes et conseils
Configuration des ventilateurs dans un boitier sans arrivée d’air frontale
La logique habituelle (admission devant, extraction derrière et en haut) ne fonctionne pas ici puisque la façade est un mur de verre. On doit repenser le trajet complet de l’air à l’intérieur du châssis.
Admission par le bas et l’arrière

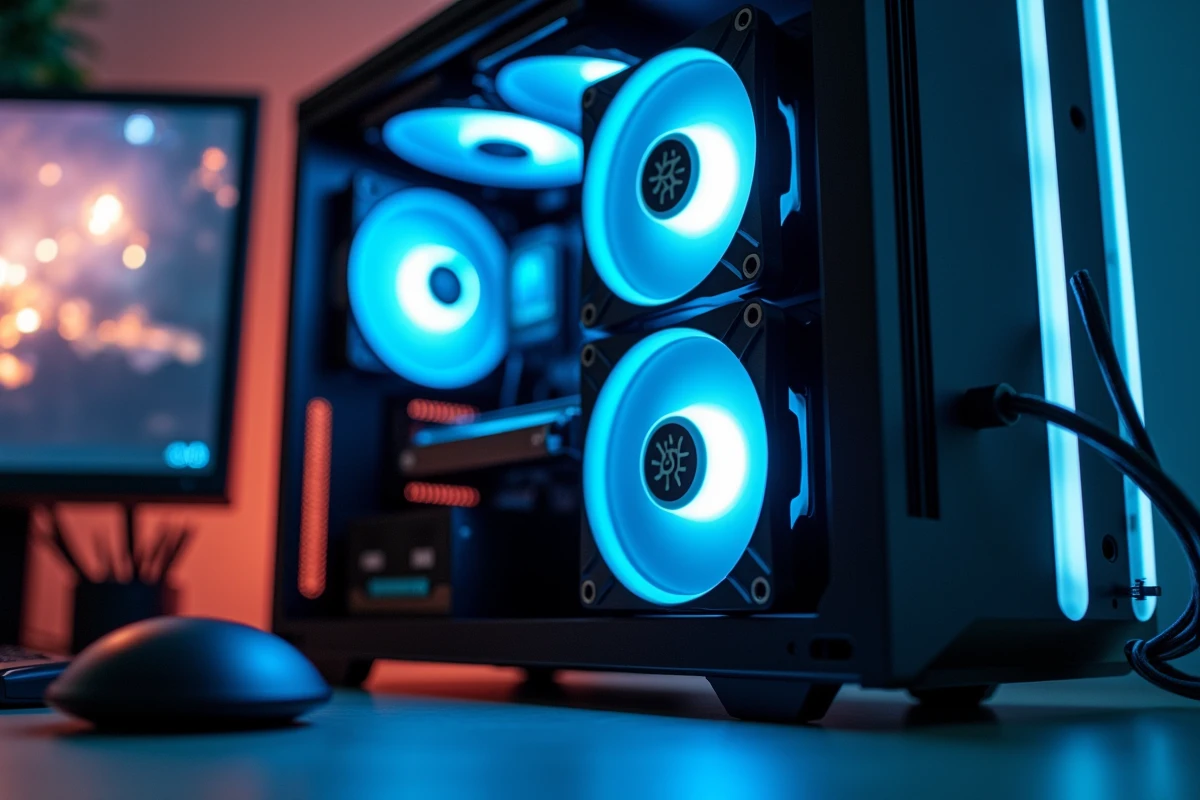

La plupart des boîtiers aquarium proposent des ouvertures sous le châssis et parfois sur le panneau arrière inférieur. C’est par là que l’air frais entre. On place les ventilateurs en admission à ces endroits, orientés pour souffler l’air frais vers le GPU et le bas de la carte mère.
Un point souvent négligé : le filtre anti-poussière sous le boîtier. S’il est encrassé, même un bon ventilateur à pression statique perd une part significative de son débit réel. On le nettoie au minimum une fois par mois dans un environnement domestique standard.
Extraction par le haut et l’arrière
L’air chaud monte naturellement. On positionne l’extraction en haut du châssis et sur l’arrière supérieur. L’objectif est de créer un flux vertical ascendant qui balaye d’abord le GPU, puis le CPU, avant de sortir.
Sur le ratio admission/extraction, un léger excédent d’admission par rapport à l’extraction fonctionne mieux dans ce type de boîtier. Cela crée une pression positive à l’intérieur, qui limite l’entrée de poussière par les interstices non filtrés du châssis et garantit que l’air frais atteint bien les composants les plus chauds.
Refroidissement du GPU dans un boitier vitré : le vrai point critique
Le processeur est souvent bien refroidi, même dans un boîtier aquarium, parce que son système de ventilation (ventirad ou AIO) fonctionne en circuit relativement indépendant. Le GPU, en revanche, aspire l’air ambiant du boîtier et rejette la chaleur directement dans le châssis.
Les cartes graphiques récentes dégagent beaucoup plus de chaleur que les générations précédentes. Dans un volume fermé par du verre, des poches d’air chaud se forment autour du GPU si rien ne vient les disperser. Le résultat : la carte graphique recycle son propre air chaud, les températures montent en flèche, et les ventilateurs du GPU hurlent pour compenser.
Pour casser ce phénomène, on s’assure que le flux d’admission passe directement sous la carte graphique ou arrive par le bas du boîtier en direction du GPU. Si le boîtier permet un montage vertical du GPU, on vérifie que l’espace entre la carte et le panneau vitré laisse un passage d’air suffisant. Trop près de la vitre, le GPU s’étouffe.
Câblage et obstacles internes : ce qui dégrade l’airflow réel
Multiplier les ventilateurs ne sert à rien si le trajet de l’air est encombré. Dans un boîtier aquarium compact, chaque obstacle compte.
- Les câbles d’alimentation (surtout le 24 broches et les câbles PCIe) créent des turbulences s’ils traînent dans le flux principal. On les route derrière le plateau de la carte mère, en utilisant les passes-câbles et des attaches velcro.
- Les cages de disques durs placées dans le flux d’air agissent comme un mur. Si on n’utilise que des SSD, on retire la cage ou on la repositionne hors du chemin d’air.
- Les filtres anti-poussière oubliés réduisent le débit de manière progressive. Un filtre sale peut couper le débit d’air effectif de manière bien plus marquée qu’on ne l’imagine.
Un boîtier avec un trajet d’air dégagé et trois ventilateurs bien placés refroidit souvent mieux qu’un châssis bourré de six ventilateurs dans un fouillis de câbles.
Régler la vitesse des ventilateurs : courbes et logiciels de contrôle
Le placement, c’est la moitié du travail. L’autre moitié, c’est le réglage des courbes de vitesse. Par défaut, la plupart des cartes mères ajustent les ventilateurs en fonction de la température CPU uniquement, ce qui ignore complètement la chaleur du GPU.
Dans le BIOS ou via un logiciel dédié (celui du fabricant de la carte mère, ou un utilitaire tiers), on peut créer des courbes personnalisées :
- Les ventilateurs d’admission réagissent à la température GPU si le header le permet, ou on les règle sur une courbe plus agressive liée à la température système globale.
- Les ventilateurs d’extraction suivent la température CPU, avec une montée en régime progressive pour éviter le bruit inutile au repos.
- On cible un compromis entre températures acceptables et niveau sonore : en dessous de 40 °C en idle, les ventilateurs tournent au minimum. Au-delà, la courbe monte graduellement.
Les retours varient sur ce point selon les configurations, mais une bonne base de départ consiste à fixer les ventilateurs d’admission autour de 50 % en charge modérée, et à ne les pousser au maximum qu’en charge lourde prolongée (rendu 3D, sessions de jeu intensives).
Le boîtier aquarium impose des contraintes que la plupart des guides d’airflow classiques n’adressent pas, parce qu’ils partent du principe que la façade laisse passer l’air. Avec un panneau vitré, chaque détail compte : type de ventilateur, sens du flux, câblage interne, courbes de régulation. Prendre le temps de régler chaque paramètre à la main, en surveillant les températures sur quelques sessions de charge réelle, reste le seul moyen fiable d’optimiser le refroidissement sans sacrifier le silence.
