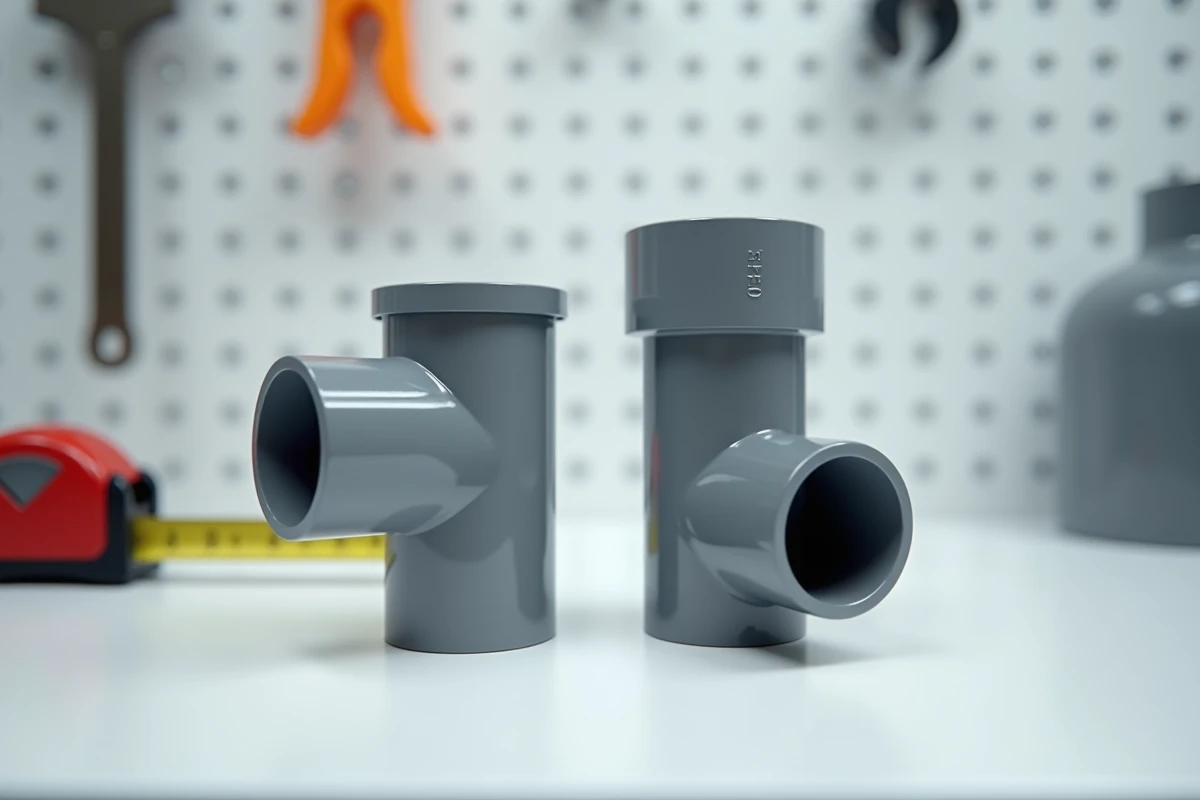

Le raccord d’évacuation du lave-vaisselle conditionne la qualité de la vidange, la prévention des reflux et la tenue dans le temps de l’ensemble siphon-tuyauterie. Entre un raccord en T et un raccord en Y, le choix ne se résume pas à une question de disponibilité en rayon : la géométrie de la dérivation modifie le comportement hydraulique de l’évacuation partagée évier-lave-vaisselle.
Hydraulique du raccord d’évacuation : pourquoi la géométrie change tout
Un raccord en T crée un changement de direction à 90° entre le flux de vidange du lave-vaisselle et la colonne d’évacuation principale. Ce coude brutal génère une zone de turbulence au point de jonction. Le flux sortant de la pompe du lave-vaisselle percute le courant d’eau de l’évier (ou l’air présent dans le tuyau) perpendiculairement.
A lire en complément : Mesures à prendre en cas de congélateur entrouvert : préservez la qualité de vos produits congelés
Avec un raccord en Y, l’angle d’entrée se situe autour de 45°. Le flux de vidange rejoint la colonne principale de façon tangentielle, ce qui réduit la perte de charge au point de raccordement et limite les remous. Nous observons que cette différence a des conséquences directes sur deux problèmes récurrents : le reflux d’eaux usées vers le lave-vaisselle et les remontées d’odeurs dans l’évier.
Les pompes de vidange des lave-vaisselle récents sont plus puissantes que celles des générations précédentes. Le débit instantané au moment de la vidange est élevé, et tout obstacle ou changement brusque de direction dans le tuyau d’évacuation augmente le risque de refoulement, surtout quand l’évier se vide en même temps.
A lire aussi : RIBO T'et climatisation réversible : comment bien utiliser le mode été ?
Raccord en T sur siphon de lavabo ou d’évier : limites concrètes
Le raccord en T reste le montage le plus courant en rénovation, parce qu’il s’adapte facilement aux siphons PVC standard et qu’il ne demande pas de modifier l’axe du tuyau de vidange existant. En pratique, nous le recommandons uniquement dans les configurations suivantes :
- Le siphon dispose d’une prise de raccordement dédiée avec un clapet anti-retour intégré, ce qui empêche le reflux même en cas de turbulence au niveau du T.
- Le tuyau de vidange du lave-vaisselle respecte une haute boucle (fixation au point le plus haut sous le plan de travail) avant de redescendre vers le T, créant une garde d’eau naturelle.
- L’évier et le lave-vaisselle ne fonctionnent jamais en vidange simultanée (cas rare, mais vérifié dans certaines cuisines où l’usage est séquencé).
En dehors de ces cas, le T pose un problème mécanique simple : la poche d’eau stagnante se forme au point bas du coude à 90°. Cette eau résiduelle devient un foyer de fermentation et de remontée d’odeurs vers la vasque de l’évier. Le phénomène s’aggrave si la longueur du tuyau entre le lave-vaisselle et le siphon dépasse la distance préconisée par le fabricant.

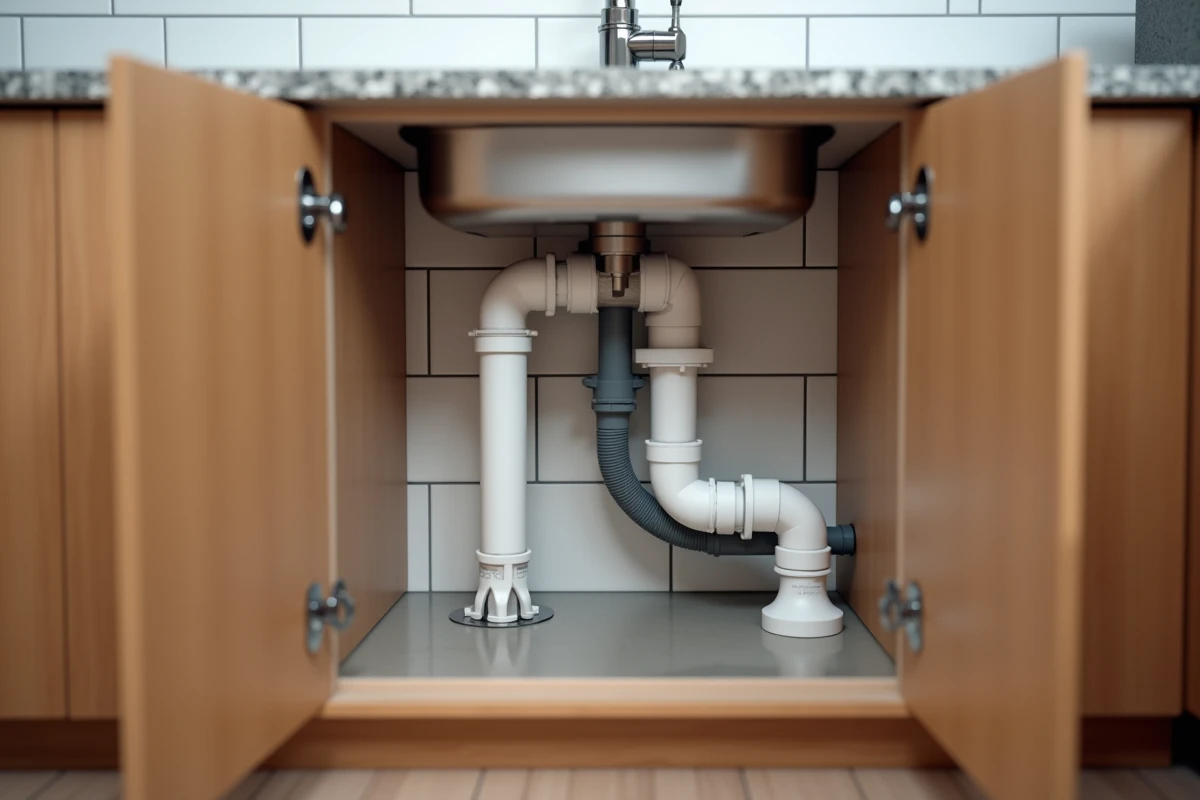

Raccord en Y pour évacuation lave-vaisselle : quand il s’impose
Le Y à 45° s’impose dès que deux appareils partagent une même colonne d’évacuation, typiquement un lave-vaisselle et un évier, ou un lave-vaisselle et un lave-linge raccordés sous un même lavabo de buanderie. La dérivation en Y permet un cheminement sans contre-pente ni changement brusque de direction, ce qui correspond aux recommandations récentes des fabricants de siphons de cuisine.
Ce type de raccord limite les poches d’eau stagnante. Le flux de vidange du lave-vaisselle rejoint le collecteur principal en accompagnant le courant plutôt qu’en le percutant. En conséquence, la pression résiduelle dans le tuyau de vidange reste plus faible, et les capteurs de niveau des appareils modernes (sensibles à toute obstruction partielle) fonctionnent dans de meilleures conditions.
Nous recommandons le Y dans ces situations précises :
- Évacuation partagée entre évier et lave-vaisselle sans clapet anti-retour dédié sur le siphon.
- Longueur de tuyau de vidange supérieure à la valeur indiquée dans la notice du lave-vaisselle (souvent signalée par des problèmes de vidange incomplète).
- Installation en salle de bain ou buanderie où le raccordement se fait sur un siphon de lavabo ou de vasque, avec un diamètre PVC réduit.
- Configuration où la haute boucle n’est pas réalisable (meuble trop bas, passage sous un plan de travail sans espace vertical).
Erreurs de raccordement PVC qui provoquent reflux et odeurs
Le choix T ou Y ne suffit pas à garantir une évacuation fiable. Plusieurs erreurs de raccordement annulent l’avantage d’un Y bien choisi.
Un tuyau de vidange sans pente régulière crée des zones de rétention d’eau. Même avec un raccord en Y, si le tuyau forme un ventre entre le lave-vaisselle et le siphon, l’eau stagne et les odeurs remontent. Le tuyau doit descendre de façon continue, sans point bas intermédiaire.
L’absence de haute boucle reste l’erreur la plus fréquente. Le tuyau de vidange doit monter au point le plus haut possible avant de redescendre vers le raccord, que ce soit un T ou un Y. Sans cette boucle, le risque de siphonnage (l’eau de l’évier qui reflue dans le lave-vaisselle par gravité) existe quel que soit le type de raccord.
Le serrage insuffisant des raccords PVC ou l’utilisation de joints non adaptés au diamètre du tuyau de vidange provoquent des micro-fuites. Ces fuites passent souvent inaperçues pendant des mois, jusqu’à ce que l’eau endommage le meuble ou le sol. Vérifiez l’étanchéité en faisant tourner un cycle de prérinçage avant de refermer le meuble.
Raccord évacuation lave-vaisselle : synthèse du choix T ou Y
| Critère | Raccord en T | Raccord en Y |
|---|---|---|
| Turbulence au point de jonction | Élevée (90°) | Faible (45°) |
| Risque de reflux | Plus élevé sans clapet | Réduit par la géométrie |
| Eau stagnante résiduelle | Poche fréquente au coude | Écoulement plus régulier |
| Compatibilité siphon standard | Directe | Peut nécessiter un adaptateur |
| Installation en rénovation | Plus simple | Demande parfois un réalignement |
Le raccord en Y reste le meilleur choix par défaut pour un raccordement d’évacuation de lave-vaisselle partagé avec un évier ou un lavabo. Le T se justifie quand le siphon intègre déjà un clapet anti-retour et que la haute boucle est correctement réalisée. Dans tous les cas, la pente continue du tuyau et la haute boucle comptent autant que le type de raccord pour éviter reflux et remontées d’odeurs.
