Tester un panneau solaire avant de l’installer permet de détecter un module défectueux, un câble endommagé ou une cellule fissurée avant que le panneau ne soit fixé en toiture. La démarche repose sur quelques mesures électriques accessibles avec un équipement limité, mais leur interprétation demande de la méthode. Tension à vide, courant de court-circuit, résistance d’isolement, comparaison entre chaînes : chaque test cible un type de défaut différent.
Valeurs de référence d’un panneau solaire : tableau des mesures à comparer
Avant de brancher un multimètre, repérez l’étiquette technique collée à l’arrière du panneau. Elle indique les valeurs nominales mesurées en conditions standard de test (STC : 1 000 W/m², 25 °C). Ce sont vos références.
| Mesure | Outil | Valeur attendue | Écart acceptable | Signal d’alerte |
|---|---|---|---|---|
| Tension à vide (Voc) | Multimètre DC | Valeur STC de l’étiquette | Quelques pourcents selon température et ensoleillement | Écart supérieur à 10 % par rapport à la valeur corrigée |
| Courant de court-circuit (Isc) | Multimètre DC (calibre 10 A min.) | Valeur STC de l’étiquette | Proportionnel à l’ensoleillement réel | Valeur nettement inférieure aux autres modules identiques |
| Résistance d’isolement | Mégohmmètre | Seuil défini par la norme IEC 62446-1 | Aucun (test pass/fail) | Valeur basse = fuite d’isolement |
| Courbe I-V | Traceur de courbe I-V | Courbe lisse et régulière | Forme cohérente entre modules | Marches, creux ou décrochages sur la courbe |
Ce tableau résume les quatre tests dont la combinaison couvre la grande majorité des défauts détectables avant installation. Les deux premiers sont réalisables par un particulier équipé d’un multimètre. Les deux derniers relèvent d’un matériel plus spécialisé.
Mesurer la tension et le courant d’un panneau solaire au multimètre
Tension à vide (Voc) : le premier réflexe

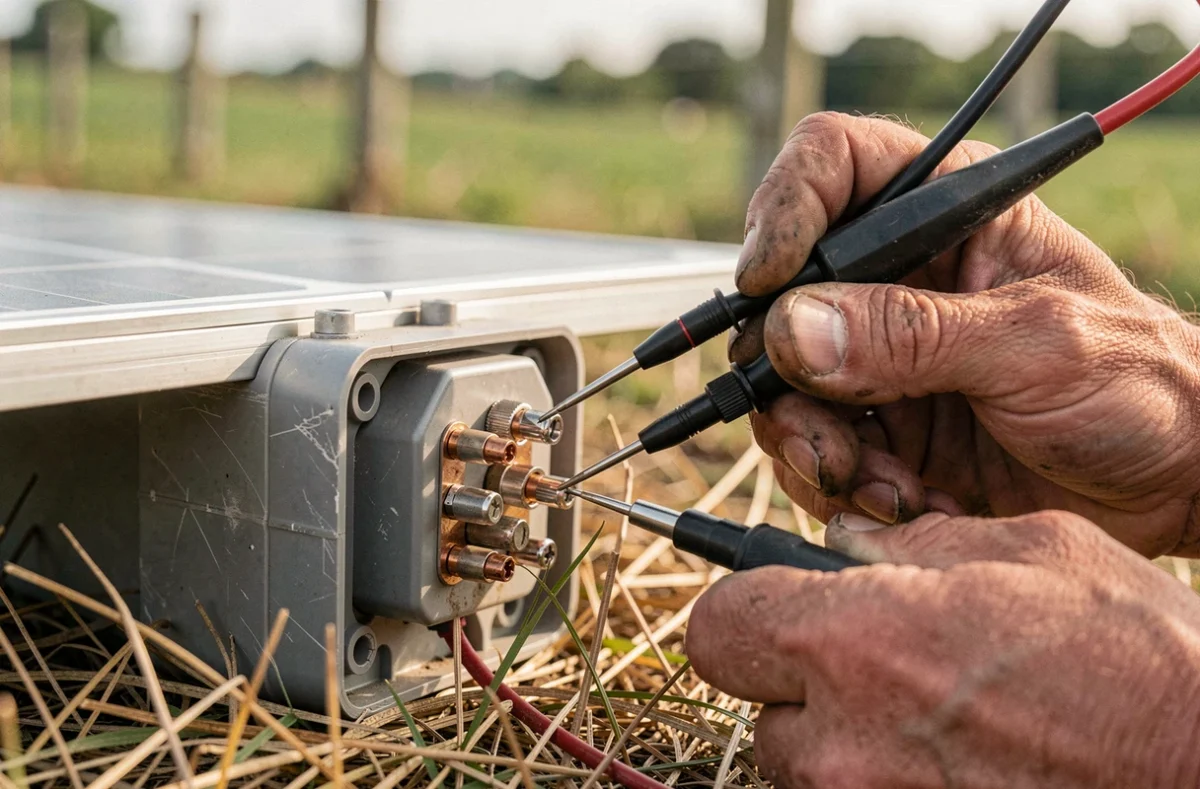

La tension à vide se mesure bornes déconnectées, panneau exposé au soleil. Réglez le multimètre sur courant continu (DC), connectez les pointes de touche sur les bornes positive et négative du panneau, et lisez la valeur affichée.
Comparez cette valeur à celle inscrite sur l’étiquette STC du panneau. Un écart modéré est normal : la tension varie avec la température (elle baisse quand le panneau chauffe) et avec l’ensoleillement. Un module posé au sol en plein été affichera une Voc légèrement inférieure à sa valeur STC.
En revanche, une tension nulle ou très basse (moins de la moitié de la valeur attendue) signale un problème franc : diode de bypass en court-circuit, cellule cassée, ou connecteur défaillant.
Courant de court-circuit (Isc) : la mesure qui dépend du soleil
Le courant de court-circuit se mesure en connectant directement les bornes du panneau à travers l’ampèremètre du multimètre, réglé sur un calibre suffisant (au moins 10 A pour un panneau résidentiel standard). Cette mesure doit être brève pour ne pas endommager le multimètre.
Le courant Isc est directement proportionnel à l’ensoleillement réel. Par ciel voilé, vous obtiendrez une fraction de la valeur STC. L’interprétation d’une mesure isolée reste donc limitée. C’est la comparaison entre plusieurs panneaux identiques, testés dans les mêmes conditions, qui révèle un module défaillant.
Un panneau dont le courant est nettement plus bas que ses voisins, à ensoleillement égal, présente probablement un défaut de cellule, un ombrage partiel résiduel (étiquette mal placée, film protecteur oublié) ou une connexion interne dégradée.
Résistance d’isolement : détecter une fuite invisible au multimètre
La mesure de Voc et de Isc ne dit rien sur l’état de l’isolation électrique du module. Un panneau peut afficher une tension correcte tout en présentant une fuite entre ses conducteurs DC et son cadre métallique (qui sera relié à la terre une fois installé).
Le test de résistance d’isolement détecte les fuites causées par un câble endommagé, de l’humidité infiltrée ou un connecteur défectueux. Il se réalise avec un mégohmmètre, appareil qui applique une tension d’essai entre les conducteurs actifs et la terre, puis mesure la résistance résultante.
Ce contrôle fait partie des vérifications de mise en service prévues par la norme IEC 62446-1:2016+A1:2018. Deux précautions à respecter :
- Ne jamais appliquer un mégohmmètre sur une installation déjà raccordée à un onduleur, un optimiseur ou un dispositif de protection contre les surtensions. Ces composants électroniques peuvent être endommagés par la tension d’essai. Ils doivent être physiquement isolés du circuit avant le test
- Ne pas réduire le seuil d’acceptation à une règle universelle. La valeur minimale dépend de la surface du module et des conditions ambiantes. Suivre les instructions du fabricant du panneau et les prescriptions de la norme
- Réaliser le test sur chaque chaîne (string) individuellement, pas sur l’ensemble de l’installation en bloc, pour localiser précisément un éventuel défaut
Ce test nécessite un équipement que la plupart des particuliers ne possèdent pas. Le coût d’un mégohmmètre adapté au photovoltaïque dépasse largement celui d’un multimètre standard. C’est l’un des contrôles pour lesquels faire appel à un installateur qualifié se justifie pleinement.
Courbe I-V d’un panneau solaire : ce que le multimètre ne voit pas
Un multimètre ne mesure que deux points de la caractéristique électrique d’un panneau : la tension à vide (courant nul) et le courant de court-circuit (tension nulle). Entre ces deux extrêmes, le comportement réel du module reste invisible.
Le traceur de courbe I-V balaie l’ensemble des points de fonctionnement du panneau en quelques secondes. Il produit un graphique (la courbe I-V) dont la forme révèle des défauts que ni la Voc ni le Isc ne trahissent.
Une courbe I-V saine est lisse et régulière, sans marche ni décrochage. Un creux localisé sur la courbe peut indiquer une cellule fissurée, un ombrage partiel, une diode de bypass défaillante ou un mismatch entre cellules. Une pente anormale suggère une résistance série excessive (mauvaise soudure, connecteur oxydé).
Le traceur de courbe I-V reste un outil professionnel dont le prix se situe bien au-dessus du multimètre. En revanche, certains installateurs proposent ce test dans le cadre d’une réception de chantier ou d’un diagnostic de performance. Pour un lot de panneaux d’occasion ou un achat groupé, demander un relevé de courbe I-V avant installation permet d’écarter un module défectueux qui aurait passé les tests basiques au multimètre.
Comparer les chaînes de panneaux entre elles avant raccordement

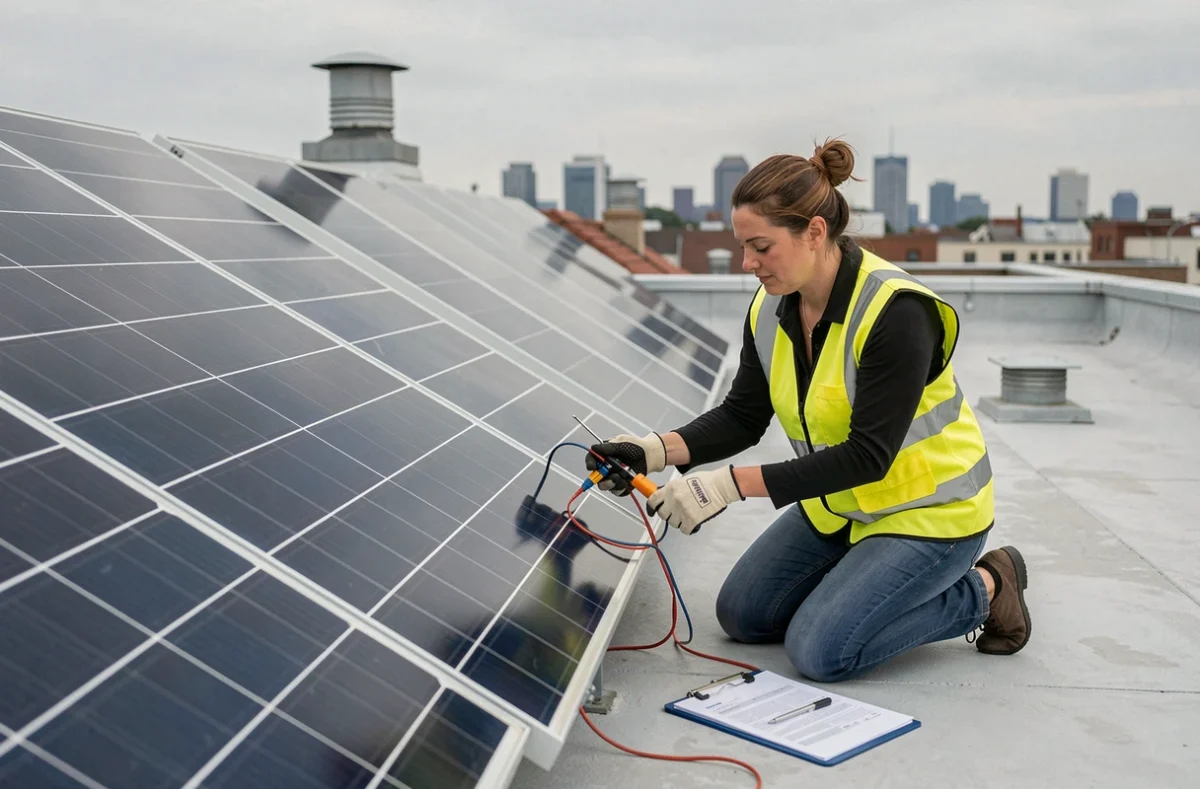

Sur une installation comportant plusieurs chaînes (strings) de panneaux câblés en série, la comparaison des mesures entre chaînes équivalentes constitue le test le plus révélateur avant raccordement à l’onduleur.
Après avoir vérifié la polarité de chaque chaîne, mesurez la Voc et le Isc de chacune dans les mêmes conditions d’ensoleillement. Une chaîne dont la tension ou le courant s’écarte nettement des autres signale un problème : panneau manquant dans la série, connecteur mal enfoncé, polarité inversée sur un module, ou câblage défectueux.
Cette approche comparative ne nécessite aucun matériel supplémentaire par rapport au simple multimètre. Des chaînes composées de modules identiques, orientées et inclinées de la même manière, doivent afficher des valeurs très proches. L’écart entre chaînes est plus fiable qu’une mesure absolue comparée à la fiche technique, parce qu’il s’affranchit de la correction liée à la température et à l’ensoleillement du moment.
Inspection visuelle : les défauts qu’aucun instrument ne remplace
Les tests électriques ne dispensent pas d’un examen visuel minutieux de chaque panneau avant pose.
- Microfissures sur les cellules : parfois invisibles à l’oeil nu sous éclairage direct, elles apparaissent mieux en lumière rasante ou par électroluminescence (test professionnel). Un panneau ayant subi un choc de transport peut présenter des fissures internes sans trace visible sur le verre
- Traces de brûlure, décoloration ou jaunissement de l’encapsulant (EVA) : signes de vieillissement avancé ou de hot spot passé, fréquents sur les panneaux d’occasion
- État des connecteurs MC4 : vérifier l’absence de corrosion, d’humidité, de déformation. Un connecteur mal serti est une source de résistance série et de point chaud
- Intégrité du cadre aluminium et du verre : un cadre tordu peut empêcher un montage correct sur les rails de fixation et créer des contraintes mécaniques sur les cellules
L’inspection visuelle précède toujours les tests électriques. Un panneau dont le verre est fissuré ou dont le cadre est déformé ne devrait pas être installé, quelle que soit la valeur affichée au multimètre.
Les mesures de base (Voc, Isc, inspection visuelle) sont accessibles à toute personne équipée d’un multimètre. Les contrôles d’isolement et de courbe I-V relèvent d’un matériel et d’un savoir-faire que seul un professionnel maîtrise dans les règles de la norme IEC 62446-1.
